General Mechanics 01
Richiesta del cliente
L’elevato indice di asportazione del materiale (93%), unito alle caratteristiche del materiale (Alluminio), provoca deformazioni significative del pezzo. Quale approccio potrebbe ottimizzare il processo produttivo al fine di ridurre: il tempo totale di set-up, il tempo totale di ciclo e il numero di fasi?
Di seguito la soluzione FCS.
Cosa ha chiesto il cliente
Riduzione del tempo ciclo
Riduzione del tempo si attrezzaggio
Riduzione delle fasi del processo manifatturiero (OP)
Gestione delle deformazioni (senza compensazioni esterne)
Ridotto periodo di recupero dell'investimento
La nostra soluzione
Processo ad alta efficienza in quattro fasi di lavorazione (rimozione completa delle appendici tramite fresatura).
Il sistema garantisce un serraggio stabile del pezzo senza forzarne la geometria, offrendo al contempo adattabilità del serraggio per gestire il detensionamento (rilascio delle tensioni causate dal taglio del metallo) e il controllo dell’allineamento. Bloccaggio e sbloccaggio rapidi e manuali.
Inoltre, i componenti di serraggio possono essere utilizzati anche per altre applicazioni (attrezzatura riconfigurabile).
Panoramica del processo di produzione

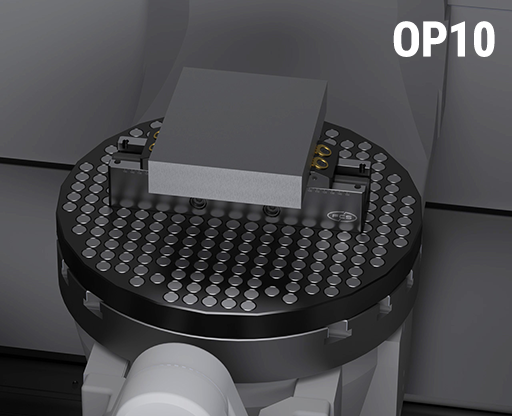

OP 10
Lavorazione:
Sgrossatura fino a +1mm rispetto alla geometria finita.
Attrezzatura di serraggio:
Piastra calibrata D500 mm e morsa autocentrante (altezza di presa 5mm).

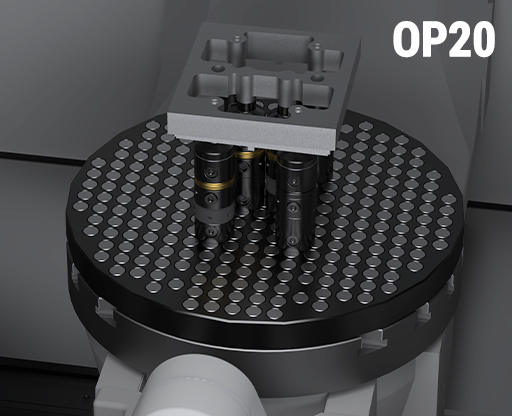

OP 20
Lavorazione:
Sgrossatura del lato superiore, lasciando una quantità di materiale sufficiente (in base alla deformazione prevista). Detensionamento. Finitura.
Attrezzatura di serraggio:
Piastra calibrata D500 mm e supporti regolabili M12 H120 + riduzione M12-M6 H30.

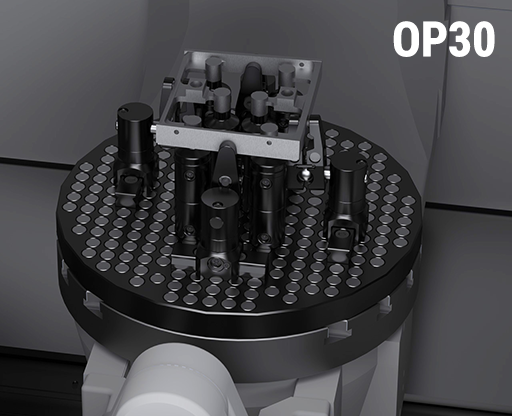

OP 30
Lavorazione: Finitura
Attrezzatura di serraggio:
Piastra calibrata D500 mm e supporto fisso M12 H120 + riduzione M12-M6 H30.

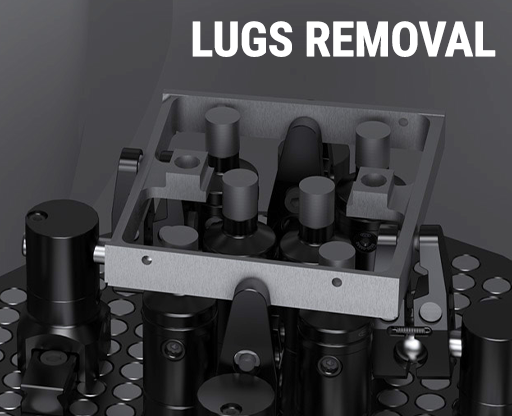

RIMOZIONE DELLE APPENDICI
Lavorazione: Rimozione delle appendici
Attrezzatura di serraggio:
Piastra calibrata D500 mm e supporto fisso M12 H120 + riduzione M12-M6 H30 e pinzette.
Il materiale in eccesso lasciato per realizzare il collegamento con i supporti verrà completamente asportato per fresatura come ultima operazione. Le pinzette sostengono il pezzo una volta rimosse le appendici, diversamente il pezzo cadrebbe.
Risorse aggiuntive
Dati tecnici del progetto
- Sector: General Mechanics
- Materiale: Alluminio 7075
- Dimensioni complessive del blocco grezzo: 240x200x50 mm

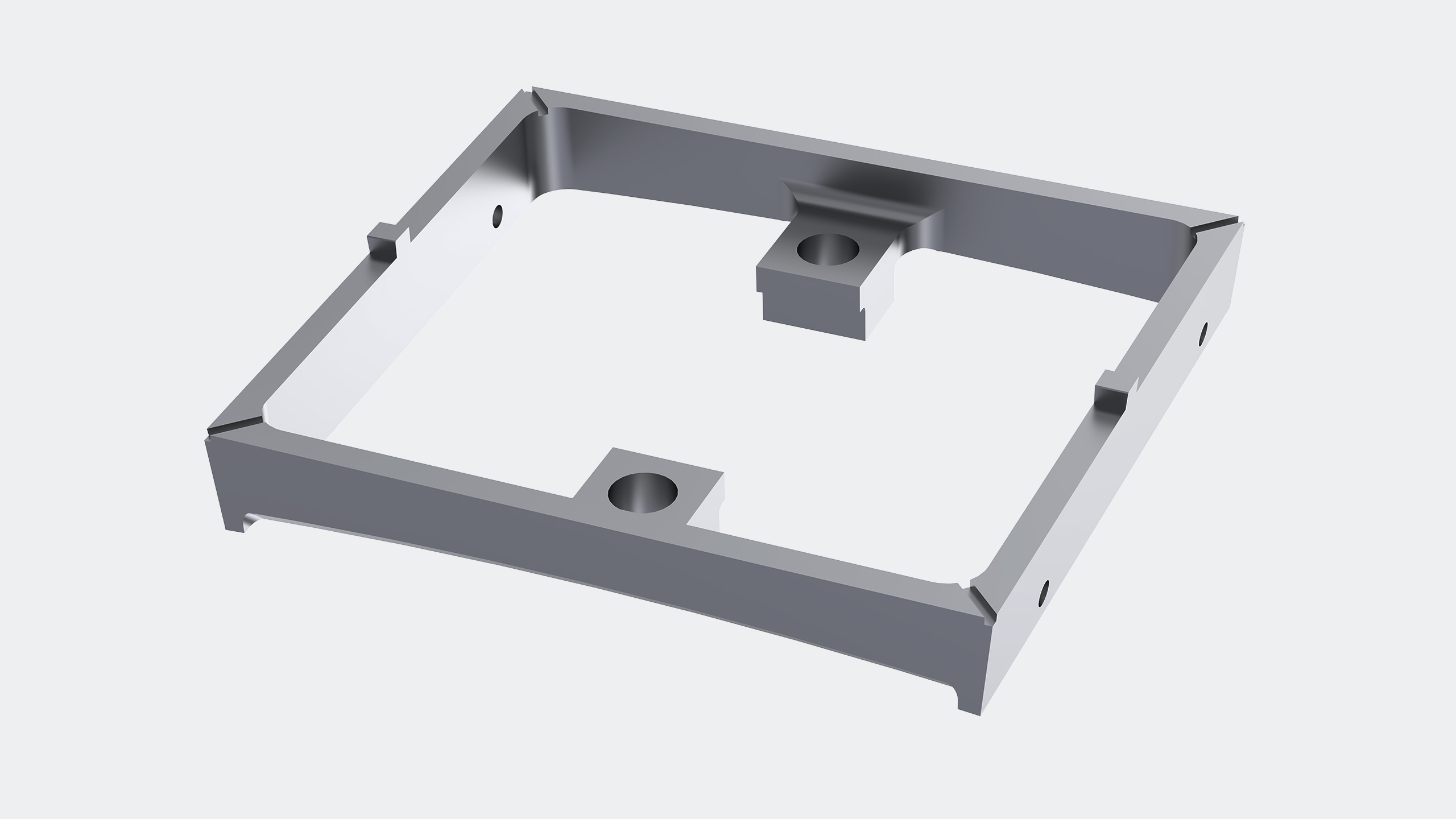

- Dimensioni complessive del pezzo finito: 213x187x39 mm
- Peso del blocco grezzo: 6,64kg
- Peso del pezzo finito: 0,46 kg
- Indice di rimozione del materiale (MRI): 93%
- Precisione: 0,10 mm
Tag di classificazione
- Categoria di materiale: Lega leggera
- Precisione: Media
- Indice di rimozione del materiale (MRI): alto
